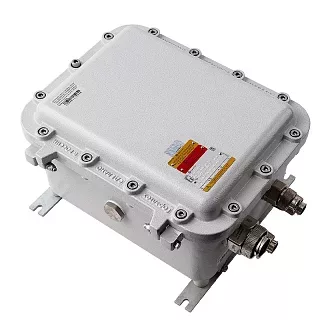

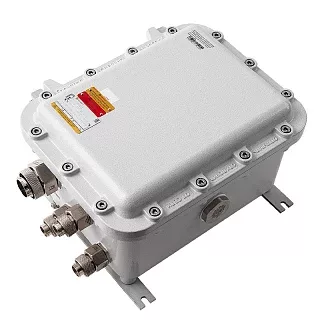

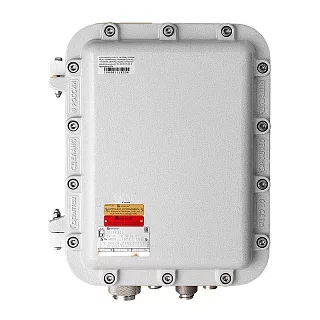

Взрывозащищенная клеммная коробка ЩОРВ725224
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ725224 — крупный типоразмер серии ЩОРВ с внутренней монтажной областью 639×439 мм и глубиной 136 мм. Корпус рассчитан на многорядное размещение большого количества клеммных зажимов и организацию разветвленных электрических соединений.
По длине и ширине ЩОРВ725224 соответствует ЩОРВ725235, но отличается меньшей глубиной. Внешняя глубина составляет 249 мм вместо 359 мм, внутренняя — 136 мм вместо 246 мм. При этом максимально допустимое количество клемм для двух типоразмеров одинаково.
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ7252А | 597 × 397 | 3 | 1,927 |
| Панель из нержавеющей стали Щ7252Н | 597 × 397 | 3 | 3,830 |
Для ЩОРВ725224 предусмотрена монтажная панель размером 597×397 мм толщиной 3 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 412 (113 в одном ряду) |
| 4 | 344 (94 в одном ряду) |
| 6 | 264 (73 в одном ряду) |
| 10 | 212 (58 в одном ряду) |
| 16 | 135 (48 в одном ряду) |
| 35 | 102 (36 в одном ряду) |
| 50 | 62 (31 в одном ряду) |
| 70 | 56 (28 в одном ряду) |
| 120/150 | 16 |
| 240 | 15 |
ЩОРВ725224 позволяет разместить до 412 клемм для проводников сечением 2,5 мм², до 344 — для 4 мм², до 264 — для 6 мм² и до 212 — для 10 мм². Для позиций 120/150 и 240 мм² предусмотрено соответственно до 16 и 15 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 28/29 | 19/19 |
| 1 | 27/28 | 18/18 |
| 2 | 22/22 | 14/14 |
| 3 | 17/17 | 12/12 |
| 4 | 10/11 | 7/7 |
| 5 | 8/8 | 5/5 |
| 6 | 6/6 | 4/4 |
| 7 | 5/5 | 3/3 |
| 8 | 4/4 | 3/3 |
Для ЩОРВ725224 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 28/29 вводов по стороне А и до 19/19 по стороне В. Для кода 8 предусмотрено до 4/4 вводов по стороне А и до 3/3 по стороне В.
Технические характеристики
Применение
ЩОРВ725224 подходит для соединительных и распределительных схем с большим количеством клеммных соединений, когда требуется крупная монтажная площадь при меньшей глубине корпуса по сравнению с ЩОРВ725235.
При подборе учитываем количество и сечение проводников, необходимое число клемм и их распределение по рядам, тип и количество кабельных вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
ЩОРВ725224 позволяет разместить до 412 клемм для проводников сечением 2,5 мм², до 344 — для 4 мм² и до 264 — для 6 мм². Для проводников крупных сечений предусмотрено до 16 клемм для позиции 120/150 мм² и до 15 — для 240 мм².
При внешней глубине 249 мм модель сохраняет длину 723 мм и ширину 523 мм, а также использует монтажную панель размером 597×397 мм.
Следующий типоразмер — ЩОРВ896745 с внешними габаритами 891×671×455 мм и массой 173,9 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ725224
Мы можем подобрать ЩОРВ725224 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.Похожие товары
