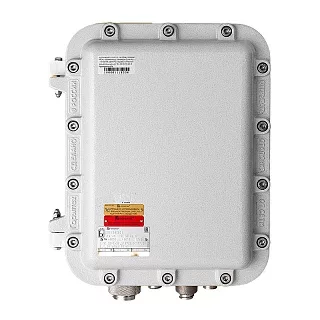

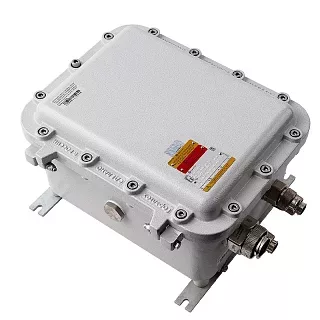

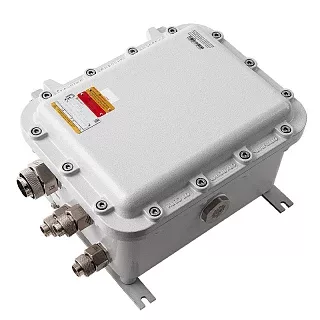

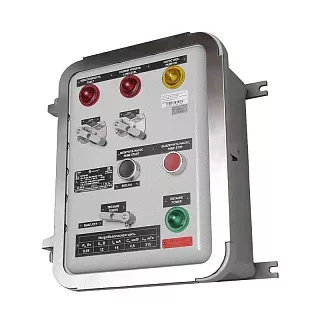

Взрывозащищенная клеммная коробка ЩОРВ654533
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
ЩОРВ654533 — крупный типоразмер серии ЩОРВ, рассчитанный на размещение разветвленных клеммных сборок с большим количеством подключений. Внутреннее пространство 570×370×222 мм позволяет формировать многорядную компоновку и сочетать клеммы для проводников различных сечений.
Для этой модели предусмотрено размещение клемм во всем диапазоне таблицы — от 2,5 до 240 мм². Максимальное количество достигает 364 клемм для сечения 2,5 мм² и 304 клемм для 4 мм².
Монтажная панель
| Исполнение | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель Щ6545А | 540 × 340 | 2 | 0,995 |
| Панель из нержавеющей стали Щ6545Н | 540 × 340 | 2 | 2,967 |
Для ЩОРВ654533 предусмотрена монтажная панель размером 540×340 мм толщиной 2 мм в алюминиевом или нержавеющем исполнении.
Максимально допустимое количество клемм
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение провода, мм² | Максимальное количество |
|---|---|
| 2,5 | 364 (102 в одном ряду) |
| 4 | 304 (85 в одном ряду) |
| 6 | 183 (66 в одном ряду) |
| 10 | 144 (52 в одном ряду) |
| 16 | 120 (43 в одном ряду) |
| 35 | 80 (32 в одном ряду) |
| 50 | 56 (28 в одном ряду) |
| 70 | 32 (25 в одном ряду) |
| 120/150 | 10 |
| 240 | 9 |
ЩОРВ654533 позволяет разместить до 364 клемм для проводников сечением 2,5 мм², до 304 — для 4 мм², до 183 — для 6 мм² и до 144 — для 10 мм². Для позиций 120/150 и 240 мм² предусмотрено соответственно до 10 и 9 клемм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, NPT/M | Сторона В, NPT/M |
|---|---|---|
| 01 | 48/48 | 30/30 |
| 1 | 46/48 | 29/30 |
| 2 | 38/38 | 22/22 |
| 3 | 25/25 | 15/16 |
| 4 | 20/21 | 12/12 |
| 5 | 14/14 | 9/9 |
| 6 | 11/11 | 6/6 |
| 7 | 8/8 | 5/5 |
| 8 | 5/5 | 3/3 |
Для ЩОРВ654533 предусмотрены кабельные вводы кодов 01–8. Для кода 01 допускается до 48/48 вводов по стороне А и до 30/30 по стороне В. Для наиболее крупного кода 8 предусмотрено до 5/5 вводов по стороне А и до 3/3 по стороне В.
Технические характеристики
Применение
ЩОРВ654533 подходит для крупных соединительных и распределительных схем с большим количеством клеммных соединений и кабельных линий. Размер внутреннего пространства позволяет организовать несколько групп подключений и использовать клеммы для проводников различного сечения.
При подборе учитываем количество и сечение проводников, число клемм в одном и нескольких рядах, тип и количество кабельных вводов, стороны их расположения и материал монтажной панели.
Преимущества практического использования
ЩОРВ654533 сочетает внутренние габариты 570×370×222 мм с возможностью установки до 364 клемм для проводников сечением 2,5 мм².
Для типоразмера предусмотрены клеммные сборки вплоть до позиций 120/150 и 240 мм², а также кабельные вводы всех кодов 01–8. Монтажная панель размером 540×340 мм доступна в алюминиевом и нержавеющем исполнении.
Следующий типоразмер — ЩОРВ654526 с внешними габаритами 650×450×265 мм и массой 51,6 кг.
Купить Взрывозащищенная клеммная коробка ЩОРВ654533
Мы можем подобрать ЩОРВ654533 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, материал монтажной панели и необходимые дополнительные исполнения.
