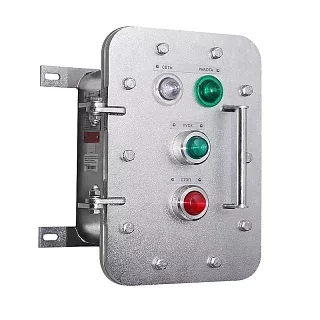

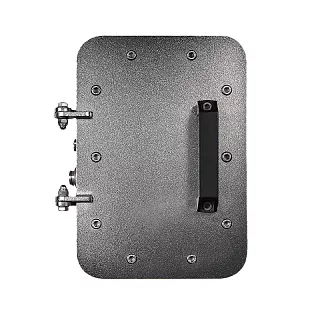

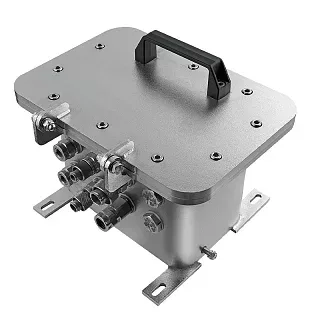

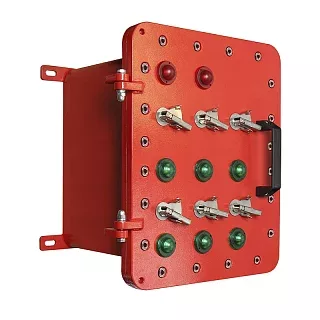

Взрывозащищенная клеммная коробка ЩОРВ-НТ452512 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ452512 имеет внешние габариты 451×250×125 мм и внутренние размеры 354×153×77 мм. Удлиненное внутреннее пространство позволяет размещать протяженные клеммные сборки при небольшой глубине корпуса.
Для установки коробки используются крепежные скобы. Межосевое расстояние между ними составляет 350 мм по вертикали и 246 мм по горизонтали. Ширина крепежного отверстия в скобе — 11 мм. Эти параметры позволяют заранее выполнить разметку монтажной поверхности и определить расположение точек фиксации корпуса.
Для внутреннего монтажа предусмотрена панель Щ4222Х размером 340×140 мм.
Монтажная панель
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 340 × 140 | 2 | 0,8 |
| Алюминиевый сплав | 340 × 140 | 2 | 0,2 |
Оба варианта монтажной панели имеют одинаковые габариты 340×140 мм и толщину 2 мм.
Количество клеммных зажимов
Максимальное количество устанавливаемых зажимов зависит от номинального сечения подключаемых проводников.
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 324 |
| 1,5 | 324 |
| 2,5 | 168 |
| 4 | 141 |
| 6 | 105 |
| 10 | 87 |
| 16 | 48 |
| 25–35 | 36 |
| 50 | 24 |
| 70 | 12 |
| 95 | 10 |
ЩОРВ-НТ452512 позволяет разместить до 168 клеммных зажимов при сечении проводников 2,5 мм², до 105 — при 6 мм², до 48 — при 16 мм² и до 24 — при 50 мм².
Технические характеристики
Применение
ЩОРВ-НТ452512 подходит для клеммных сборок, которым требуется значительная длина внутренней монтажной зоны при ограниченной глубине корпуса. Внутренние размеры 354×153×77 мм позволяют распределять большое количество соединений вдоль монтажной панели.
Модель рассчитана на различные варианты комплектации в зависимости от сечения проводников. Например, при сечении 4 мм² можно установить до 141 клеммного зажима, при 10 мм² — до 87, при 25–35 мм² — до 36.
При подборе учитываем необходимое количество соединений, сечение проводников, размеры монтажной панели и конфигурацию кабельных вводов.
Преимущества практического использования
Внутренняя длина 354 мм позволяет формировать протяженные клеммные сборки.
Монтажная панель размером 340×140 мм доступна в исполнении из нержавеющей стали и алюминиевого сплава.
Для модели приведена вместимость для проводников сечением от 1 до 95 мм², что позволяет подбирать корпус под разные варианты электрической схемы.
Межосевые размеры крепежных скоб 350×246 мм позволяют заранее подготовить место установки коробки.
Следующий типоразмер — ЩОРВ-НТ452521 с внешними габаритами 451×250×216 мм и внутренними размерами 354×153×168 мм.
