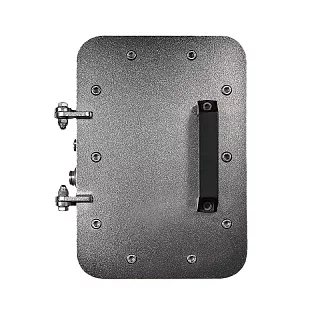

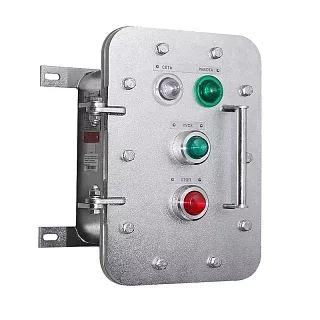

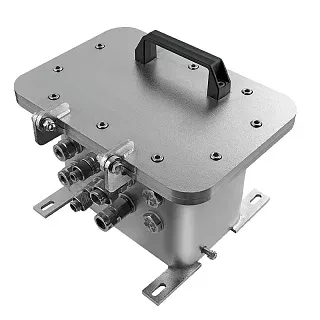

Взрывозащищенная клеммная коробка ЩОРВ-НТ584019 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ584019 имеет внешние габариты 589×409×197 мм и внутреннее пространство 484×304×141 мм. Увеличенные длина и ширина корпуса позволяют использовать модель для вместительных клеммных сборок с большим количеством электрических соединений.
Толщина стенки корпуса составляет 16 мм. Для установки применяются крепежные скобы с межосевыми расстояниями 360 мм по вертикали и 391 мм по горизонтали. Ширина крепежного отверстия в скобе — 11 мм.
Для внутренней компоновки предусмотрена монтажная панель Щ5739Н.
Монтажная панель
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 456 × 276 | 2 | 2 |
| Алюминиевый сплав | 456 × 276 | 3 | 1 |
Размер панели в обоих исполнениях составляет 456×276 мм. Для панели из нержавеющей стали предусмотрена толщина 2 мм, для панели из алюминиевого сплава — 3 мм.
Количество клеммных зажимов
Максимальное количество устанавливаемых клеммных зажимов зависит от номинального сечения проводников.
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 575 |
| 1,5 | 575 |
| 2,5 | 395 |
| 4 | 330 |
| 6 | 204 |
| 10 | 164 |
| 16 | 102 |
| 25–35 | 75 |
| 50 | 32 |
| 70 | 17 |
| 95 | 15 |
| 120 | 14 |
| 150 | 13 |
| 185–240 | 11 |
Для проводников сечением 2,5 мм² в корпусе может быть установлено до 395 клеммных зажимов, для 6 мм² — до 204, для 16 мм² — до 102, для 25–35 мм² — до 75.
Технические характеристики
Применение
ЩОРВ-НТ584019 подходит для крупных клеммных сборок, где требуется значительная площадь внутренней монтажной зоны. Внутренние размеры 484×304×141 мм позволяют размещать большое количество клеммных зажимов и распределять элементы подключения по монтажной панели размером 456×276 мм.
Модель рассчитана на разные варианты электрических соединений. Например, для проводников сечением 4 мм² предусмотрено до 330 клеммных зажимов, для 10 мм² — до 164, для 50 мм² — до 32, для 150 мм² — до 13.
При подборе учитываем количество соединений, сечение проводников, размеры монтажной панели, внутреннюю глубину корпуса и необходимую конфигурацию кабельных вводов.
Преимущества практического использования
Внутренняя монтажная зона 484×304 мм позволяет формировать крупные и насыщенные клеммные сборки.
Для модели предусмотрена монтажная панель 456×276 мм в исполнении из нержавеющей стали или алюминиевого сплава.
В таблице вместимости приведены значения для проводников сечением от 1 до 240 мм². Для проводников малого сечения корпус рассчитан на несколько сотен клеммных зажимов.
Крепежные размеры 360×391 мм позволяют заранее предусмотреть точки фиксации корпуса на монтажной поверхности.
Следующий типоразмер — ЩОРВ-НТ584028 с внешними габаритами 589×409×295 мм и внутренними размерами 484×304×239 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-НТ584019 из нержавеющей стали
Мы можем подобрать ЩОРВ-НТ584019 по количеству клеммных зажимов, сечению подключаемых проводников, материалу монтажной панели, конфигурации кабельных вводов и необходимым дополнительным исполнениям.Похожие товары
