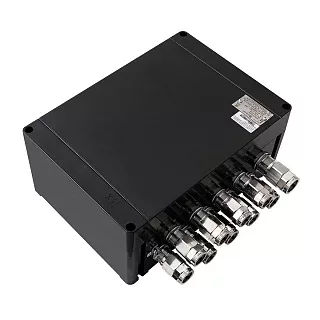

Взрывозащищенная клеммная коробка КСРВ-П170807
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-П170807 — вытянутый компактный типоразмер серии КСРВ-П. При длине корпуса 175 мм его ширина составляет 85 мм, а глубина — 76 мм. По геометрии модель заметно отличается от квадратной КСРВ-П161609: меньшая ширина и глубина позволяют использовать ее там, где пространство для установки ограничено по двум направлениям, но требуется вытянутый корпус.
Крепежные размеры корпуса составляют 73×138 мм. Диаметр крепежных отверстий — 4,8 мм. Масса 0,6 кг является одной из минимальных в размерном ряду КСРВ-П.
Монтажная панель и монтажная планка
Для КСРВ-П170807 предусмотрены следующие элементы внутреннего монтажа:
| Элемент | Значение |
|---|---|
| Монтажная панель | КП1708X |
| Монтажная планка | A0154–01 |
| Количество монтажных планок на коробку, шт. | 2 |
Для обозначения монтажной панели X является кодом материала: А — алюминий, Н — нержавеющая сталь.
Крепление при помощи монтажных пластин /ПЛАНКА
Для КСРВ-П170807 предусмотрено крепление с применением монтажных пластин. Для этого исполнения в размерной таблице указаны диаметр крепежных отверстий 9 мм и монтажный размер 205 мм. Второй дополнительный монтажный размер для этой модели не приведен.
Максимально допустимое количество клемм AVK
Для КСРВ-П170807 отдельная строка в таблице максимально допустимого количества клемм отсутствует.
В таблице производителя после КСРВ-П141210 приведена КСРВ-П170809, но КСРВ-П170807 как самостоятельная модель в этой таблице не указана. Поэтому значения КСРВ-П170809 нельзя автоматически переносить на КСРВ-П170807, несмотря на одинаковые длину и ширину корпуса.
Для карточки КСРВ-П170807 количество клемм следует оставить неуказанным до получения отдельного подтверждения производителя.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 3/3 | 1/1 |
| 1 | 3/3 | 1/1 |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | — | — |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
Технические характеристики
Применение
КСРВ-П170807 подходит для компактных соединительных схем, где важна вытянутая форма корпуса и небольшая глубина. Габариты 175×85×76 мм позволяют рассматривать эту модель для мест установки, где более широкая квадратная коробка неудобна по компоновке.
При подборе необходимо учитывать не только размеры корпуса, но и количество кабельных вводов, направления подвода кабелей, состав клеммной сборки и необходимое внутреннее оснащение. Для этой модели количество клемм по таблице производителя отдельно не определено, поэтому этот параметр необходимо уточнять до заказа.
Преимущества практического использования
Главная особенность КСРВ-П170807 — малая глубина 76 мм при длине корпуса 175 мм. Такая геометрия отличает модель от предыдущих более компактных, но пропорционально широких типоразмеров.
Для корпуса предусмотрена монтажная панель КП1708X и две монтажные планки A0154–01. Возможность использовать отдельные элементы внутреннего монтажа позволяет выбирать конфигурацию под конкретную схему соединений.
Следующий типоразмер — КСРВ-П170809. Он имеет те же длину и ширину 175×85 мм, но увеличенную глубину 96 мм и массу 0,7 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-П170807
КСРВ-П170807 можно заказать в НПО «Легион» с комплектацией под конкретную схему соединений. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, требуемое количество клеммных зажимов, типы и количество кабельных вводов, стороны их расположения, необходимость монтажной панели или планок и дополнительные исполнения.
Количество клемм для КСРВ-П170807 перед формированием заказа необходимо подтвердить отдельно, поскольку для этого типоразмера соответствующая строка в таблице производителя отсутствует.
