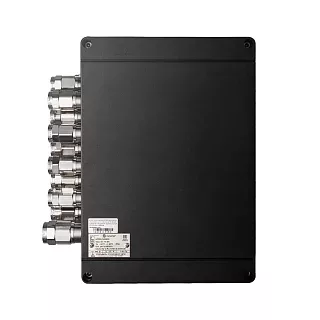

Взрывозащищенная клеммная коробка КСРВ-П332215
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-П332215 — более глубокий вариант корпуса в группе типоразмеров 3322. По длине и ширине он совпадает с КСРВ-П332212 — 329,5×224 мм, однако глубина увеличена со 123 до 151 мм. Масса корпуса составляет 3,1 кг.
При этом максимально допустимое количество клемм для КСРВ-П332215 в таблице совпадает с КСРВ-П332212. Основное отличие моделей заключается в глубине корпуса и возможностях компоновки кабельных вводов.
Монтажная панель и монтажная планка
| Элемент | Значение |
|---|---|
| Монтажная панель | КП3322X |
| Монтажная планка | A0154–05 |
| Количество монтажных планок на коробку, шт. | 2 |
Для КСРВ-П332215 предусмотрены монтажная панель КП3322X и две монтажные планки A0154–05. В обозначении панели X является кодом материала: А — алюминий, Н — нержавеющая сталь.
Крепление при помощи монтажных пластин /ПЛАНКА
| Параметр | Значение |
|---|---|
| Монтажные размеры с пластинами, мм | 245 × 164 |
| Диаметр крепежных отверстий, мм | 9 |
Для варианта крепления при помощи монтажных пластин в строке КСРВ-П332215 указаны размеры 245 и 164 мм и диаметр отверстий 9 мм.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 108 (54 в одном ряду) |
| 4 | 90 (45 в одном ряду) |
| 6 | 70 (35 в одном ряду) |
| 10 | 54 (28 в одном ряду) |
| 16 | 28 (23 в одном ряду) |
| 35 | 20 (17 в одном ряду) |
| 50 | 15 |
| 70 | 8 |
| 120/150 | — |
| 240 | — |
Для КСРВ-П332215 предусмотрено до 108 клемм сечением 2,5 мм², 90 — для 4 мм², 70 — для 6 мм² и 54 — для 10 мм². Для сечений 16 и 35 мм² указано соответственно 28 и 20 клемм, для 50 мм² — 15, для 70 мм² — 8.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 27/27 | 18/18 |
| 1 | 21/21 | 15/15 |
| 2 | 12/12 | 9/9 |
| 3 | 10/10 | 6/6 |
| 4 | 5/5 | 4/4 |
| 5 | 3/3 | 2/2 |
| 6 | 3/3 | 2/2 |
| 7 | 2/2 | 1/1 |
| 8 | — | — |
Для КСРВ-П332215 в таблице приведены варианты кабельных вводов кодов 01–7. Наибольшее количество предусмотрено для кода 01 — 27/27 по стороне А и 18/18 по стороне Б. Для наиболее крупных из указанных вариантов, кода 7, допускается 2/2 ввода по стороне А и 1/1 по стороне Б.
Технические характеристики
Применение
КСРВ-П332215 подходит для соединительных и распределительных схем, где требуется вместительный корпус с увеличенной глубиной для размещения клеммной сборки, внутренних проводников и кабельных подключений.
Модель позволяет использовать клеммы различных сечений до 70 мм² в пределах значений, установленных для данного типоразмера. При выборе необходимо учитывать фактическое сочетание клемм, кабельных вводов и монтажных элементов: предельные количества, приведенные для отдельных вариантов, не суммируются.
Преимущества практического использования
По сравнению с КСРВ-П332212 модель КСРВ-П332215 имеет ту же длину и ширину корпуса — 329,5×224 мм, но большую глубину: 151 мм вместо 123 мм. При этом допустимое количество клемм для двух моделей одинаково.
Заметное различие есть в возможностях размещения кабельных вводов. Например, для кода 01 у КСРВ-П332215 предусмотрено 27/27 вводов по стороне А и 18/18 по стороне Б, что позволяет использовать увеличенную глубину корпуса для более насыщенной кабельной компоновки.
Купить Взрывозащищенная клеммная коробка КСРВ-П332215
КСРВ-П332215 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, количество и тип клеммных зажимов, типы и количество кабельных вводов, стороны их расположения, необходимость монтажной панели и монтажных планок, а также требуемые дополнительные исполнения.Похожие товары
