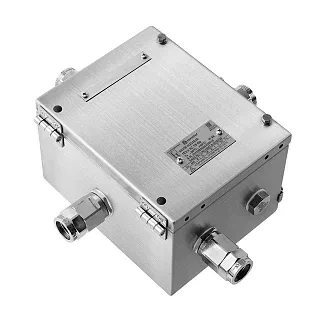

Взрывозащищенная клеммная коробка КСРВ-Н202012 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-Н202012 — квадратный типоразмер с основанием 200×200 мм и глубиной 120 мм. По сравнению с предыдущей КСРВ-Н171109 корпус становится шире и глубже, что увеличивает доступное пространство для размещения клеммных зажимов и позволяет использовать больше кабельных вводов по каждой стороне.
Для крепления корпуса предусмотрены два варианта размеров: 170×227 и 227×170 мм. Монтажная панель занимает основную внутреннюю площадь корпуса и имеет габариты 150×150 мм. Это позволяет использовать КСРВ-Н202012 для более насыщенных клеммных схем без перехода сразу к крупногабаритным моделям серии.
Максимально допустимое количество клемм AVK
Количество клемм приведено без учета установки кабельных вводов. Если рядом с общим количеством в каталоге указано значение в скобках, оно означает максимальное количество клемм в одном ряду.
| Клеммный зажим | Номинальное сечение, мм² | Номинальный ток, А | Напряжение, В | Максимальное количество | Максимальное количество в одном ряду |
|---|---|---|---|---|---|
| AVK 2,5 | 2,5 | 20 | 440 | 45 | 26 |
| AVK 4 | 4 | 25 | 440 | 37 | 22 |
| AVK 6 | 6 | 36 | 440 | 17 | — |
| AVK 10 | 10 | 50 | 440 | 13 | — |
| AVK 16 | 16 | 67 | 440 | 11 | — |
| AVK 35 | 35 | 111 | 440 | 8 | — |
| AVK 50 | 50 | 133 | 440 | 7 | — |
Для AVK 70, AVK 120/150 и AVK 240 значения для КСРВ-Н202012 в таблице не приведены, поэтому переносить их от других типоразмеров нельзя.
Если предполагается совместная установка клемм разных сечений, допустимость такой компоновки необходимо проверять с учетом вместимости каждого типоразмера клемм. При недостатке пространства выбирают следующий размер корпуса.
Максимально допустимое количество кабельных вводов
Для КСРВ-Н202012 количество вводов одинаково по сторонам А и Б. Значения указаны в формате G/M.
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 8/8 | 8/8 |
| 1 | 8/8 | 8/8 |
| 2 | 6/6 | 6/6 |
| 3 | 5/5 | 5/5 |
| 4 | 3/3 | 3/3 |
| 5 | 2/2 | 2/2 |
| 6 | 2/2 | 2/2 |
| 7 | 1/1 | 1/1 |
Симметричный квадратный корпус позволяет использовать одинаковую допустимую вместимость вводов по длинной и короткой стороне, что упрощает распределение кабелей при разработке схемы подключения.
Технические характеристики
Применение
КСРВ-Н202012 подходит для клеммных соединений, где требуется уже несколько десятков зажимов малого и среднего сечения и большее количество вводимых кабелей. Для AVK 2,5 допускается установка до 45 клемм, для AVK 4 — до 37, а для AVK 6 — до 17 без учета кабельных вводов.
Модель удобна для схем, в которых кабели подходят с нескольких направлений: одинаковая вместимость сторон позволяет распределять вводы без привязки к вытянутой стороне корпуса. При этом фактическая комплектация должна учитывать совместное размещение клемм, проводников и вводов.
Преимущества практического использования
Квадратное основание 200×200 мм формирует более равномерное внутреннее пространство, чем у вытянутой КСРВ-Н171109. Это дает больше свободы при распределении клеммных рядов и кабельных вводов по сторонам корпуса.
КСРВ-Н202012 заметно превосходит предыдущие типоразмеры по вместимости. Например, для AVK 2,5 предусмотрено до 45 клемм, тогда как для КСРВ-Н171109 — до 20. Одновременно корпус позволяет разместить до восьми вводов кода 01 или 1 на каждой стороне.
Следующим типоразмером в каталоге является КСРВ-Н231815 размером 230×180×150 мм и массой 3,39 кг. Его следует рассматривать, если требуется большая глубина корпуса или увеличенная монтажная площадь.
Купить Взрывозащищенная клеммная коробка КСРВ-Н202012 из нержавеющей стали
КСРВ-Н202012 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество проводников, их сечение, ток и напряжение, требуемые клеммные зажимы, количество и тип кабельных вводов, стороны их расположения, а также необходимые исполнения и дополнительные опции.
При формировании обозначения заказа КСРВ-Н учитываются код размера, количество и тип клемм, количество и тип кабельных вводов, стороны их размещения и выбранные опции. Если планируется смешанная клеммная сборка, ее вместимость необходимо проверять как единую компоновку, а не суммировать предельные значения отдельных строк таблицы.
