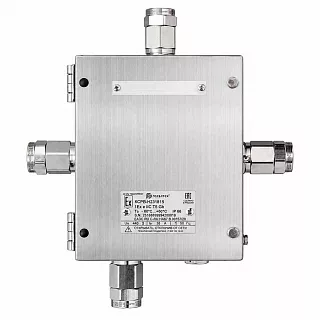

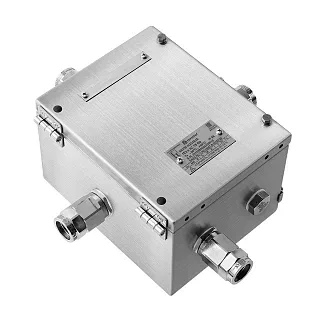

Взрывозащищенная клеммная коробка КСРВ-Н303012 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-Н303012 — квадратный типоразмер линейки КСРВ-Н с внешними размерами 300×300×120 мм. По сравнению с предыдущей КСРВ-Н271815 корпус становится существенно шире по второй стороне, одновременно глубина уменьшается со 150 до 120 мм. В результате модель ориентирована на компоновку, которой требуется большая площадь основания корпуса без увеличения его глубины.
Для установки предусмотрены два способа крепления: 270×327 мм и 327×270 мм. Масса корпуса составляет 4,60 кг. Квадратная геометрия также отражается на распределении кабельных вводов: вместимость сторон А и Б для большинства кодов близка или совпадает.
Максимально допустимое количество клемм AVK
Количество клемм приведено без учета установки кабельных вводов. Значения в скобках обозначают максимальное количество клемм в одном ряду.
| Клеммный зажим | Номинальное сечение, мм² | Номинальный ток, А | Напряжение, В | Максимальное количество | Максимальное количество в одном ряду |
|---|---|---|---|---|---|
| AVK 2,5 | 2,5 | 20 | 440 | 117 | 46 |
| AVK 4 | 4 | 25 | 440 | 99 | 38 |
| AVK 6 | 6 | 36 | 440 | 75 | 29 |
| AVK 10 | 10 | 50 | 440 | 46 | 23 |
| AVK 16 | 16 | 67 | 440 | 38 | 19 |
| AVK 35 | 35 | 111 | 440 | 28 | 14 |
| AVK 50 | 50 | 133 | 440 | 12 | — |
| AVK 70 | 70 | 162 | 440 | 11 | — |
Для AVK 120/150 и AVK 240 значения для КСРВ-Н303012 не приведены.
КСРВ-Н303012 уже относится к типоразмерам с высокой вместимостью клемм малого и среднего сечения. Например, предусмотрено до 117 AVK 2,5 и до 99 AVK 4. Однако эти величины нельзя рассматривать как одновременно доступные при смешанной комплектации: количество клемм разных сечений проверяется совместно.
Максимально допустимое количество кабельных вводов
Значения представлены в формате G/M для сторон А и Б.
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 14/14 | 13/13 |
| 1 | 14/14 | 13/13 |
| 2 | 11/11 | 11/11 |
| 3 | 8/8 | 8/8 |
| 4 | 4/4 | 4/4 |
| 5 | 3/3 | 3/3 |
| 6 | 3/3 | 3/3 |
| 7 | 2/2 | 2/2 |
Для кодов 2–7 допустимое количество одинаково по обеим сторонам корпуса. Различие есть только для кодов 01 и 1: 14/14 по стороне А и 13/13 по стороне Б.
Технические характеристики
Применение
КСРВ-Н303012 подходит для клеммных сборок, которым требуется значительная площадь размещения соединений при сравнительно небольшой глубине корпуса. Квадратные внешние размеры 300×300 мм позволяют распределять группы клемм и подключения по двум направлениям, а вместимость кабельных вводов практически симметрична относительно сторон.
Модель следует выбирать по фактическому количеству и сечению проводников, типам клемм, количеству вводов и их расположению. Если применяются разные клеммные зажимы, необходимо проверять их совместное размещение, а не складывать максимальные значения отдельных строк.
Преимущества практического использования
КСРВ-Н303012 отличается большой квадратной площадью корпуса при глубине всего 120 мм. По сравнению с КСРВ-Н271815 длина увеличена с 270 до 300 мм, а ширина — со 180 до 300 мм, при этом глубина уменьшается со 150 до 120 мм.
Высокая вместимость по клеммам малого сечения позволяет использовать модель для насыщенных соединительных схем: до 117 AVK 2,5, 99 AVK 4 и 75 AVK 6. При этом для кодов кабельных вводов 2–7 обе стороны имеют одинаковые предельные значения, что дает больше свободы при распределении подключений.
Следующий типоразмер в каталоге — КСРВ-Н322312 размером 320×230×120 мм и массой 4,99 кг. Он сохраняет глубину 120 мм, но переходит от квадратной к вытянутой геометрии.
Купить Взрывозащищенная клеммная коробка КСРВ-Н303012 из нержавеющей стали
КСРВ-Н303012 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения и необходимые дополнительные исполнения.
До публикации параметров монтажной панели для этой модели нужно отдельно подтвердить, относится ли строка КСРВ-Н301515 из таблицы монтажных панелей к КСРВ-Н303012. Без такого подтверждения переносить размеры 250×100 и 240×90 мм в карточку КСРВ-Н303012 технически некорректно.
