Светодиодный светильник Diora Unit PRO 76 (85–90 Вт)
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Diora Unit PRO 76 (85–90 Вт) — светодиодный светильник для наружного освещения автомобильных дорог, городских улиц, транспортных проездов, парковок и промышленных территорий. Модель представлена исполнениями мощностью 85, 87 и 90 Вт с различными вариантами широкой боковой кривой силы света (КСС).
В зависимости от оптической системы и цветовой температуры световой поток составляет от 12 200 до 14 000 лм. Для выбора предусмотрены четыре варианта КСС: Ш1, Ш2, Ш3 и Ш4. Модификации отличаются пространственным распределением света, номинальной мощностью и способом крепления.
Светильники предназначены для установки на опоры наружного освещения и другие совместимые несущие конструкции. Для оптики Ш1 и Ш2 предусмотрено консольное крепление, а для Ш3 и Ш4 доступны консольное исполнение и лира.
Оптические системы и световой поток
Выбор КСС определяет распределение светового потока по освещаемой поверхности. При близкой мощности светильники с различными оптическими системами могут обеспечивать разные показатели освещённости и равномерности.
| КСС | Мощность, Вт | Световой поток, лм | Номинальные углы | Крепление |
|---|---|---|---|---|
| Ш1 | 90 | 12 200 / 13 500 | 130° × 40° | Консоль |
| Ш2 | 87 | 12 500 / 14 000 | 130° × 60° | Консоль |
| Ш3 | 85 | 12 800 | 150° × 90° | Консоль / лира |
| Ш4 | 85 | 13 000 | 150° × 75° | Консоль / лира |
КСС Ш1 — 130° × 40°. Исполнение мощностью 90 Вт обеспечивает направленное широкое боковое распределение света. При цветовой температуре 4000 или 5000 К световой поток составляет 13 500 лм, при 2700 К — 12 200 лм.
КСС Ш2 — 130° × 60°. Модификация мощностью 87 Вт отличается увеличенным углом распределения в одной из плоскостей. Световой поток достигает 14 000 лм при 4000/5000 К и составляет 12 500 лм при 2700 К.
КСС Ш3 — 150° × 90°. Светильник мощностью 85 Вт формирует широкое боковое распределение силы света. Номинальный световой поток составляет 12 800 лм при цветовой температуре 3000, 4000 или 5000 К.
КСС Ш4 — 150° × 75°. Исполнение мощностью 85 Вт обеспечивает световой поток 13 000 лм. От Ш3 оно отличается угловыми характеристиками, что учитывается при выборе оборудования для конкретной схемы освещения.
Максимальный световой поток в данной группе обеспечивает модификация Diora Unit PRO 87/14000 Ш2.
Подходящая оптическая система определяется по результатам светотехнического расчёта с учётом ширины дороги или площадки, монтажной высоты, расстояния между опорами и требований к освещению.
Цветовая температура и модификации
Для Diora Unit PRO 76 мощностью 85–90 Вт предусмотрены различные значения цветовой температуры в зависимости от оптической системы.
Исполнения Ш1 и Ш2 выпускаются с цветовой температурой 2700, 4000 и 5000 К. Для Ш3 и Ш4 доступны 3000, 4000 и 5000 К.
При температуре 2700 К модели Ш1 и Ш2 имеют меньший номинальный световой поток по сравнению с соответствующими исполнениями 4000 и 5000 К.
Для модификаций Ш3 и Ш4 значение светового потока одинаково при всех трёх предусмотренных цветовых температурах.
| КСС | Мощность, Вт | Световой поток, лм | Цветовая температура, К | Крепление | Артикул |
|---|---|---|---|---|---|
| Ш1 | 90 | 12 200 | 2700 | Консоль | DUPRO90Sh1-2,7K-C |
| Ш1 | 90 | 13 500 | 4000 | Консоль | DUPRO90Sh1-4K-C |
| Ш1 | 90 | 13 500 | 5000 | Консоль | DUPRO90Sh1-5K-C |
| Ш2 | 87 | 12 500 | 2700 | Консоль | DUPRO87Sh2-2,7K-C |
| Ш2 | 87 | 14 000 | 4000 | Консоль | DUPRO87Sh2-4K-C |
| Ш2 | 87 | 14 000 | 5000 | Консоль | DUPRO87Sh2-5K-C |
| Ш3 | 85 | 12 800 | 3000 | Консоль | DUPRO85Sh3-3K-C |
| Ш3 | 85 | 12 800 | 3000 | Лира | DUPRO85Sh3-3K-L |
| Ш3 | 85 | 12 800 | 4000 | Консоль | DUPRO85Sh3-4K-C |
| Ш3 | 85 | 12 800 | 4000 | Лира | DUPRO85Sh3-4K-L |
| Ш3 | 85 | 12 800 | 5000 | Консоль | DUPRO85Sh3-5K-C |
| Ш3 | 85 | 12 800 | 5000 | Лира | DUPRO85Sh3-5K-L |
| Ш4 | 85 | 13 000 | 3000 | Консоль | DUPRO85Sh4-3K-C |
| Ш4 | 85 | 13 000 | 3000 | Лира | DUPRO85Sh4-3K-L |
| Ш4 | 85 | 13 000 | 4000 | Консоль | DUPRO85Sh4-4K-C |
| Ш4 | 85 | 13 000 | 4000 | Лира | DUPRO85Sh4-4K-L |
| Ш4 | 85 | 13 000 | 5000 | Консоль | DUPRO85Sh4-5K-C |
| Ш4 | 85 | 13 000 | 5000 | Лира | DUPRO85Sh4-5K-L |
Артикул определяет конкретное сочетание мощности, оптической системы, цветовой температуры и способа крепления.
Особенности конструкции и установки

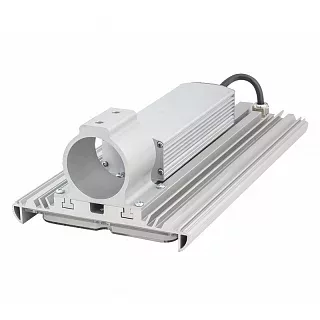

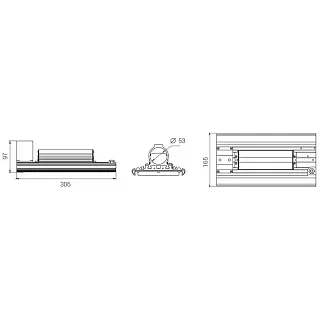

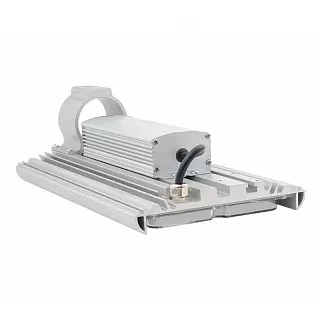

Светильники Diora Unit PRO данного типоразмера выполнены в алюминиевом корпусе размером 306 × 165 × 70 мм. Конструкция предусматривает размещение светодиодных модулей, оптической системы и электронного источника питания.
Алюминиевый корпус участвует в отводе тепла от работающих компонентов. Степень защиты IP67 обеспечивает пыленепроницаемость и защиту от воздействия воды в пределах условий, предусмотренных данным классом.
Для оптических систем Ш1 и Ш2 предусмотрено консольное исполнение. Оно применяется при размещении светильника на соответствующем кронштейне опоры наружного освещения.
Модификации Ш3 и Ш4 доступны с консольным креплением и лирой. При выборе варианта установки учитываются присоединительные размеры, монтажное положение светильника и характеристики несущей конструкции.
Для расчёта нагрузок необходимо учитывать массу оборудования вместе с выбранным креплением. Консольные исполнения данного типоразмера имеют массу порядка 2,35 кг, а исполнение с лирой требует отдельного учёта массы крепёжного узла.
Технические характеристики
Применение
Светодиодные светильники Diora Unit PRO 76 (85–90 Вт) применяются для наружного освещения объектов транспортной, городской и промышленной инфраструктуры. Световой поток до 14 000 лм и четыре варианта КСС позволяют подбирать оборудование для различных схем расположения осветительных опор.
Основные области применения:
-
Автомобильные дороги и городские улицы — освещение проезжей части, подъездных путей, внутриквартальных дорог и транспортных проездов.
-
Парковки и открытые стоянки — освещение парковочных мест, проездов и прилегающих территорий.
-
Промышленные и складские комплексы — освещение внутриплощадочных дорог, транспортных зон и подъездов к производственным зданиям.
-
Общественные и коммерческие объекты — освещение открытых площадок, автомобильных проездов и подъездных территорий.
Светильники также могут использоваться при реконструкции действующих систем наружного освещения. При подборе учитываются высота установки, расстояние между опорами, характеристики кронштейнов и требования к нормируемым показателям освещения.
Выбор оптической системы Ш1, Ш2, Ш3 или Ш4 выполняется по результатам светотехнического расчёта.
Преимущества практического использования
Световой поток до 14 000 лм. Максимальное значение обеспечивает исполнение Ш2 мощностью 87 Вт при цветовой температуре 4000 или 5000 К.
Четыре варианта КСС. Оптические системы Ш1, Ш2, Ш3 и Ш4 позволяют выбирать распределение света с учётом геометрии автомобильной дороги или открытой территории.
Высокая световая отдача. Исполнение Ш2 мощностью 87 Вт со световым потоком 14 000 лм обеспечивает номинальную световую отдачу около 160,9 лм/Вт.
Выбор цветовой температуры. В зависимости от оптической системы предусмотрены значения 2700, 3000, 4000 и 5000 К.
Консольное крепление и лира. Для модификаций Ш3 и Ш4 доступны два способа установки.
Компактный алюминиевый корпус. Габариты 306 × 165 × 70 мм позволяют использовать оборудование мощностью до 90 Вт в едином конструктивном типоразмере.
Степень защиты IP67. Корпус защищён от проникновения пыли и воздействия воды в пределах установленного класса.
Купить Светодиодный светильник Diora Unit PRO 76 (85–90 Вт)
В НПО «Легион» можно заказать светодиодный светильник Diora Unit PRO 76 (85–90 Вт) для наружного освещения автомобильных дорог, городских улиц, парковочных комплексов и промышленных территорий.
В ассортименте представлены исполнения мощностью 85, 87 и 90 Вт со световым потоком от 12 200 до 14 000 лм, оптическими системами Ш1, Ш2, Ш3 и Ш4, различными значениями цветовой температуры и вариантами крепления.
При подборе учитываются характеристики светораспределения, требуемые показатели освещения, параметры опор и кронштейнов, условия электрического подключения и эксплуатации.
НПО «Легион» осуществляет поставки светодиодного оборудования для строительства и модернизации систем наружного освещения по России.
