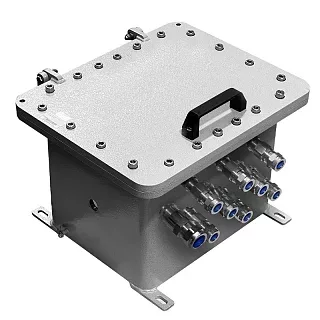

Взрывозащищенная клеммная коробка ЩОРВ-МТ453729 из малоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-МТ453729 имеет внешние габариты 457×411×353 мм и внутреннее пространство 354×269×252 мм. Модель относится к глубоким корпусам серии и сочетает увеличенную монтажную площадь с внутренней глубиной 252 мм.
По длине и ширине внутреннего пространства ЩОРВ-МТ453729 соответствует ЩОРВ-МТ453719, но отличается значительно большей глубиной. Это позволяет размещать более объемную компоновку оборудования и обеспечивать дополнительное пространство для проводников и соединений.
Для установки корпуса используются крепежные скобы с межосевым расстоянием 350 мм по вертикали и 345 мм по горизонтали. Ширина крепежного отверстия составляет 11 мм. Масса коробки — 68,6 кг.
Монтажная панель
Для ЩОРВ-МТ453729 предусмотрена монтажная панель Щ4232Х/ТЕРМО.
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминий | 320 × 220 | 2 | 0,422 |
| Нержавеющая сталь | 320 × 220 | 2 | 1,319 |
Размер монтажной панели составляет 320×220 мм, толщина — 2 мм.
Технические характеристики
Применение
ЩОРВ-МТ453729 подходит для компоновок, которым требуется внутреннее пространство 354×269×252 мм. Увеличенная глубина позволяет размещать оборудование и клеммные соединения не только по площади монтажной панели, но и учитывать значительный объем корпуса.
При подборе учитываем размеры устанавливаемых элементов, необходимую глубину внутреннего пространства, материал монтажной панели, тип клеммных зажимов, количество кабельных вводов и стороны их расположения.
Преимущества практического использования
Внутренняя глубина 252 мм обеспечивает дополнительное пространство для объемной электрической компоновки.
Монтажная зона 354×269 мм позволяет распределять оборудование по широкой внутренней поверхности корпуса.
Для модели предусмотрена монтажная панель Щ4232Х/ТЕРМО размером 320×220 мм в исполнении из алюминия или нержавеющей стали.
Крепежная схема 350×345 мм и ширина отверстия 11 мм позволяют заранее учитывать точки установки коробки.
Масса ЩОРВ-МТ453729 составляет 68,6 кг.
Следующий типоразмер — ЩОРВ-МТ584019 с внешними габаритами 589×452,5×242 мм и внутренними размерами 484×304×141 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-МТ453729 из малоуглеродистой стали
Мы можем подобрать ЩОРВ-МТ453729 по внутренним габаритам корпуса, материалу монтажной панели, типу клеммных зажимов, количеству и расположению кабельных вводов и необходимым дополнительным исполнениям.Похожие товары
