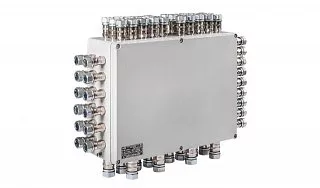

Взрывозащищенная клеммная коробка КНВ-У 30.30.12 из низкоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-У 30.30.12 из низкоуглеродистой стали предназначена для соединения, разветвления и распределения электрических цепей на промышленных объектах. Модель применяется в системах электроснабжения, автоматизации, контроля и управления технологическими процессами, где требуется установка электротехнического оборудования во взрывозащищённом исполнении.
Коробка имеет квадратный корпус габаритами 300 × 300 × 120 мм. Увеличенная монтажная площадь в сочетании с глубиной 120 мм позволяет организовать размещение нескольких групп клеммного оборудования, обеспечить пространство для подключения проводников и предусмотреть различные направления подвода кабелей.
Корпус и крышка изготовлены из низкоуглеродистой листовой стали. Металлические поверхности защищены структурным порошковым покрытием стандартного цвета RAL 7035, которое обеспечивает антикоррозионную защиту конструкции.
В стандартном исполнении предусмотрена монтажная пластина из оцинкованной листовой стали толщиной 2 мм. Она предназначена для установки клеммного оборудования, состав и расположение которого определяются электрической схемой, количеством подключаемых цепей и характеристиками проводников.
Квадратная конфигурация корпуса позволяет разрабатывать различные варианты внутренней компоновки. Клеммные соединения могут распределяться по функциональным группам с учётом требований к совместному размещению электрических цепей. Увеличенная глубина предоставляет дополнительное пространство для монтажа внутренних компонентов, прокладки проводников и обслуживания соединений.
Конструкция предусматривает уплотнение корпуса для защиты электрических соединений от проникновения пыли и влаги. В зависимости от выбранного исполнения и комплектации степень защиты оболочки составляет IP65 или IP66. Для организации защитного заземления предусмотрены соответствующие элементы.
Отверстия под кабельные вводы выполняются по согласованной схеме. Их количество, размеры и расположение определяются с учётом параметров подключаемых кабелей, направления кабельных трасс и размещения внутреннего оборудования.
Для серии КНВ-У предусмотрены температурные исполнения с нижней границей −60 °C и верхней границей +40, +60 или +85 °C. Конкретная комплектация выбирается в соответствии с условиями эксплуатации и необходимой маркировкой взрывозащиты.
Технические характеристики
Применение
КНВ-У 30.30.12 применяется для создания соединительных и распределительных узлов в системах контрольно-измерительных приборов и автоматики (КИПиА), промышленной сигнализации, электроснабжения и автоматизированного управления технологическими процессами.
Модель подходит для объединения кабельных линий от нескольких групп датчиков, измерительных приборов и исполнительных механизмов. При соответствующей комплектации внутри корпуса можно организовать отдельные группы клеммных соединений с учётом назначения подключаемого оборудования.
Квадратная форма удобна для технологических установок, на которых кабельные трассы подходят к коммутационному узлу с нескольких направлений. Увеличенная монтажная площадь позволяет распределить клеммные блоки таким образом, чтобы предусмотреть необходимое пространство для подключения и обслуживания проводников.
Глубина 120 мм позволяет использовать коробку в монтажных схемах, где требуется дополнительное пространство для размещения внутренних компонентов. Фактическая вместимость определяется выбранным клеммным оборудованием, его расположением и характеристиками подключаемых кабелей.
КНВ-У 30.30.12 может применяться на нефтегазовых, нефтехимических, химических, энергетических и других промышленных предприятиях. Возможность установки в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения, характеристиками рабочей среды и параметрами электрических цепей.
Преимущества практического использования
Квадратный корпус размером 300 × 300 × 120 мм сочетает значительную монтажную площадь и увеличенную глубину. Такая конструкция позволяет организовать коммутационный узел с несколькими группами клеммного оборудования и предусмотреть пространство для внутренней прокладки проводников.
По сравнению с моделью аналогичной ширины и высоты, имеющей глубину 80 мм, КНВ-У 30.30.12 предоставляет дополнительное пространство для размещения внутренних компонентов без увеличения площади, занимаемой корпусом на монтажной поверхности.
Корпус из низкоуглеродистой стали обеспечивает механическую прочность конструкции. Структурное порошковое покрытие RAL 7035 защищает металлические поверхности от коррозионного воздействия.
Монтажная пластина из оцинкованной стали толщиной 2 мм служит основанием для установки внутреннего оборудования. Для серии также предусмотрены альтернативные варианты монтажных пластин из алюминиевого сплава и изоляционного материала.
Возможность индивидуальной комплектации позволяет подобрать тип и количество клеммных терминалов в соответствии с электрической схемой. Квадратная конфигурация предоставляет различные варианты распределения соединений по функциональным группам и организации подхода кабельных линий.
Отверстия под кабельные вводы могут размещаться на разных сторонах корпуса. Их расположение согласовывается с учётом направления кабельных трасс, размеров устанавливаемых вводов и конструктивных возможностей оболочки.
В зависимости от исполнения доступны степень защиты IP65 или IP66 и различные температурные диапазоны. Для серии также предусмотрены дополнительные варианты оснащения, включая сквозной болт заземления, антиконденсатное внутреннее покрытие, дренажный и вентиляционный клапаны. Возможность их применения определяется выбранной комплектацией и условиями эксплуатации.
Купить Взрывозащищенная клеммная коробка КНВ-У 30.30.12 из низкоуглеродистой стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-У 30.30.12 из низкоуглеродистой стали для комплектации промышленных систем электроснабжения, автоматизации, контроля, сигнализации и управления технологическими процессами.
Для подбора оборудования необходимо указать требуемую маркировку взрывозащиты, условия эксплуатации, количество и сечение проводников, параметры электрических цепей, тип клеммного оборудования и характеристики подключаемых кабелей.
При согласовании заказа учитываются габариты корпуса 300 × 300 × 120 мм, необходимая внутренняя комплектация, количество и расположение кабельных вводов, требования к степени защиты и температурному исполнению.
